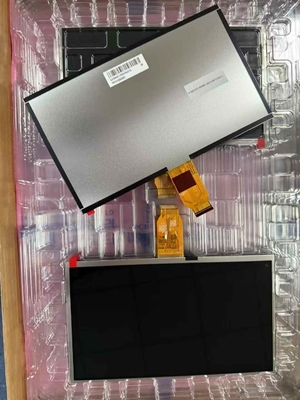

TIANMA 10,1 polegadas carro painel de LCD TM101DDHG01 Industrial tela Monito 40 Pin 1024 * 600 pixels

O TM101DDHG01-00 é um painel de exibição TFT-LCD a-Si diagonal de 10,1" da Tianma Microelectronics Co., Ltd. (doravante denominada TIANMA), com um sistema de retroiluminação WLED integrado, com driver LED,sem ecrã táctilPossui um intervalo de temperatura de funcionamento de -20 ~ 70 ° C, um intervalo de temperatura de armazenamento de -30 ~ 80 ° C e o nível máximo de vibração de 1,5 G (14,7 m / s2).As suas características gerais são resumidas pelo einklcd nos seguintes: Backlight WLED, com driver LED, 6/8 bit, Matte. Com base em suas características, a einklcd recomenda que este modelo seja aplicado a Industrial, Automotive Display etc.Inbuilt HX8282*1 + HX8677*2 driver IC.De acordo com as informações armazenadas no INKLICD este modelo produção em massa no segundo trimestreIntroduzimos a especificação deste modelo em 27 de outubro de 2015 pela primeira vez, e a última atualização em 29 de setembro de 2024.Se você quiser incorporar o LCM em seu produto futuroO einklcd recomenda fortemente que contacte a TIANMA ou o seu agente para saber os mais recentes detalhes da produção e especificações do TM101DDHG01-00.Com é apenas para referência e não deve ser utilizado como base para a tomada de decisão do utilizador.

Marca TIANMA

Modelo P/N:TM101DDHG01-00
Tamanho diagonal:10.1"

Tipo de painel: a-Si TFT-LCD, LCM
Resolução 1024 (RGB) × 600, WSVGA 117PPI

Formatos de pixels:RGB Vertical Strip
Área ativa:222.72 ((W) × 125.28 ((H) mm

Abertura de bezel 225.52 ((W) × 128.10 ((H) mm
Dimensões do contorno: 235 ((W) × 143 ((H) × 5,4 ((D) mm

Superfície Antiglare, revestimento duro (3H)
Brilho 450 cd/m2 (tipo)

Relação de contraste:8001 (tipo) (TM)
Ângulo de visão 80/80/75/80 (tipo)

Display ModeTN, normalmente branco, transmissor
Família IPS: AAS, ADS, AHVA, FFS, HFS, HIS, IPS, New Mode2, PLS, SFT, Vistarich
Família VA: ASV, FSA, HVA, MVA, PVA, SVA, UV2A, VA
Melhor visualização às 6:00

Tempo de resposta: 7/9 (tipo) (Tr/Td)
Display Colores :262K/16.7M 47% NTSC

Tipo de lâmpada: WLED, 30K horas, com LED Driver
Frequência 60 Hz

Ecrã táctil: Sem
Peso do painel 202g (tipo)

Aplicação: Displays industriais automotivos
Interface de sinal LVDS (1 ch, 6/8-bit), 40 pinos
Voltagem de entrada 3,3 V (tipo)
Temperatura de funcionamento do ambiente: -20 ~ 70 °C;

Temperatura de armazenagem: -30 ~ 80 °C
